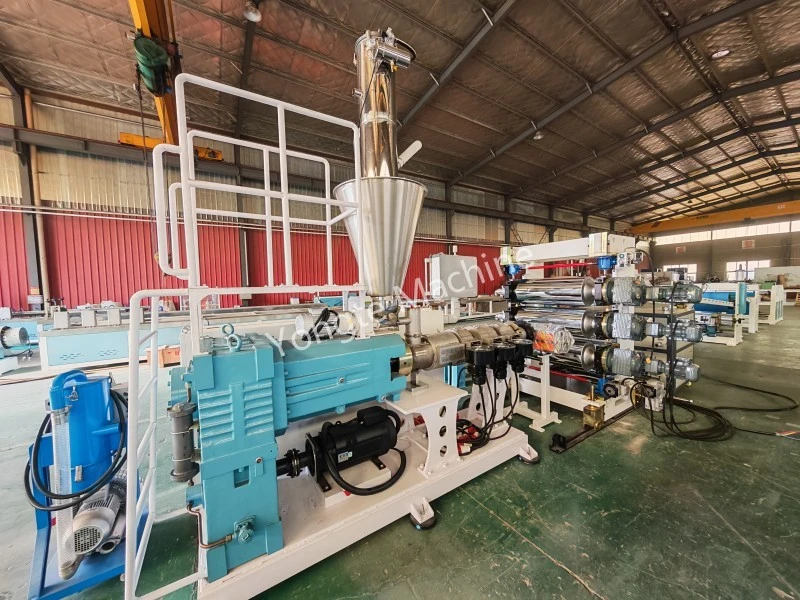

1200mm PVC Thin Sheet Extrusion Line

ພາບລວມຂອງຜະລິດຕະພັນ

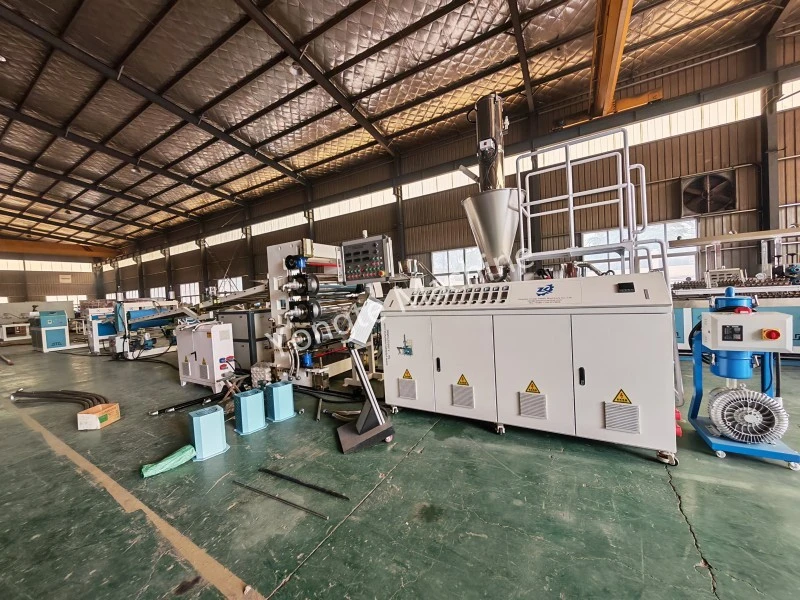

Yongte 1200mm PVC ເສັ້ນ extrusion ແຜ່ນບາງແມ່ນ custom-developed ສໍາລັບ rigid ແລະ semi-rigid PVC ການຜະລິດແຜ່ນບາງ. ມັນປະສົມປະສານກັບ extruder twin-screw conical ແຮງບິດສູງ, ຫນ່ວຍບໍລິການ calendering ສາມມ້ວນທີ່ມີຄວາມແມ່ນຍໍາ, ລະບົບການຄວບຄຸມອຸນຫະພູມອັດຕະໂນມັດແລະລະບົບການໃຫ້ອາຫານອັດສະລິຍະ, ຮັບປະກັນຄວາມຫນາເປັນເອກະພາບ, ພື້ນຜິວກ້ຽງແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ. ການໃຊ້ເຕັກໂນໂລຢີຂັ້ນສູງຂອງພວກເຮົາ, ລວມທັງການຄວບຄຸມ extrusion servo-driven ຄວາມແມ່ນຍໍາແລະການອອກແບບ screw ທີ່ດີທີ່ສຸດ, ເສັ້ນ extrusion ແຜ່ນ PVC ຂອງພວກເຮົາບັນລຸຄວາມໄວການຜະລິດທີ່ຫນ້າປະທັບໃຈຂອງ 10 ແມັດຕໍ່ນາທີໃນຂະນະທີ່ຮັກສາຄວາມທົນທານຄວາມຫນາແຫນ້ນພາຍໃນ ± 0.02mm.

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

ບັນຊີລາຍຊື່ອຸປະກອນແລະຮູບພາບສໍາເລັດ

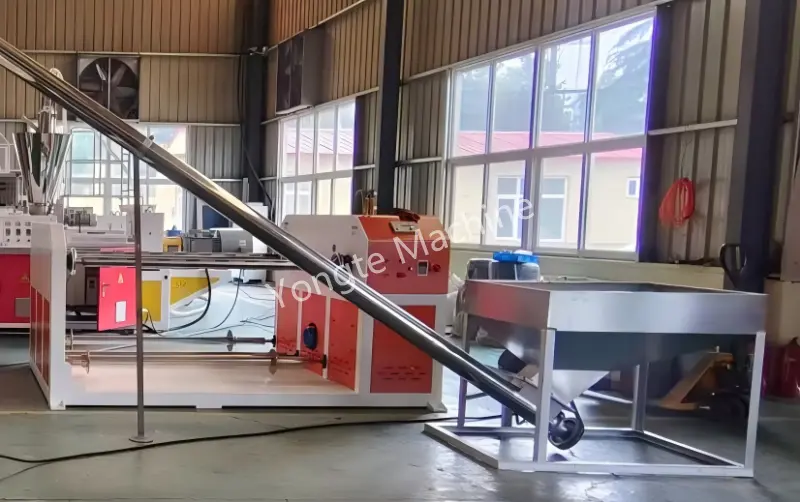

Auto Material Loader: ສະແຕນເລດ 304 ອັດຕະໂນມັດ screw feeding, ການໃຫ້ອາຫານທີ່ຫມັ້ນຄົງແລະປົກປັກຮັກສາສິ່ງແວດລ້ອມທີ່ບໍ່ມີຂີ້ຝຸ່ນ.

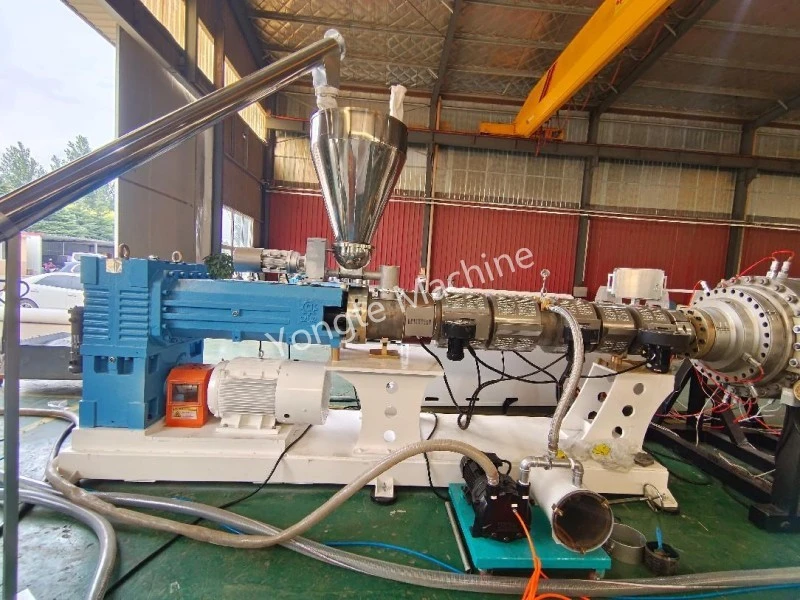

Conical Twin-Screw Extruder: ເຄື່ອງບີບອັດແຮງບິດສູງ SJSZ80/156 ປະກອບດ້ວຍສະກູຂະໜາດໃຫຍ່ 156 ມມ ດ້ວຍອັດຕາສ່ວນ 22:1 L/D, ໃຫ້ປະສິດທິພາບການເປັນພລາສຕິກທີ່ໂດດເດັ່ນ ໃນຂະນະທີ່ຮັກສາຄວາມດັນຕໍ່າ - ເຫມາະສະເພາະສໍາລັບຄຸນສົມບັດທີ່ອ່ອນໄຫວຕໍ່ຄວາມຮ້ອນຂອງ PVC. ປະກອບດ້ວຍຖັງ screw ໂລຫະປະສົມທີ່ແຂງ (HRC 58-62) ແລະອົງປະກອບລໍາລຽງເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ, ມັນຮັບປະກັນການຜະສົມຜະສານລະລາຍແລະຄວາມກົດດັນທີ່ຫມັ້ນຄົງ, ປະສິດທິຜົນປ້ອງກັນການເຊື່ອມໂຊມຂອງວັດສະດຸເຖິງແມ່ນວ່າໃນຮອບການຜະລິດຂະຫຍາຍ. ລະບົບການຂັບຂີ່ຄວບຄຸມຄວາມໄວ servo ຂອງ extruder (55kW servo motor) ຊ່ວຍໃຫ້ການຄວບຄຸມຄວາມໄວ stepless ຈາກ 5 ຫາ 35 rpm, ຮອງຮັບສູດ PVC ຕ່າງໆລວມທັງຊັ້ນແຂງ, ເຄິ່ງແຂງ, ແລະແກ້ໄຂດ້ວຍທາດການຊຽມຄາບອນຄາບອນແລະສານເຕີມແຕ່ງ.

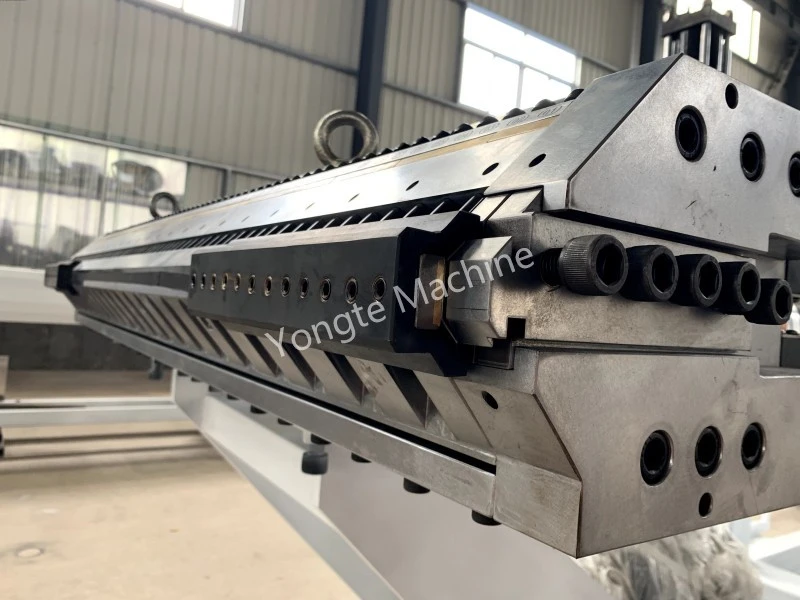

T-type Die: 1200mm ກ້ວາງ hanger-type die, ຊັດເຈນກອບເປັນຈໍານວນທີ່ມີຄວາມຫນາ 0.4-2mm.

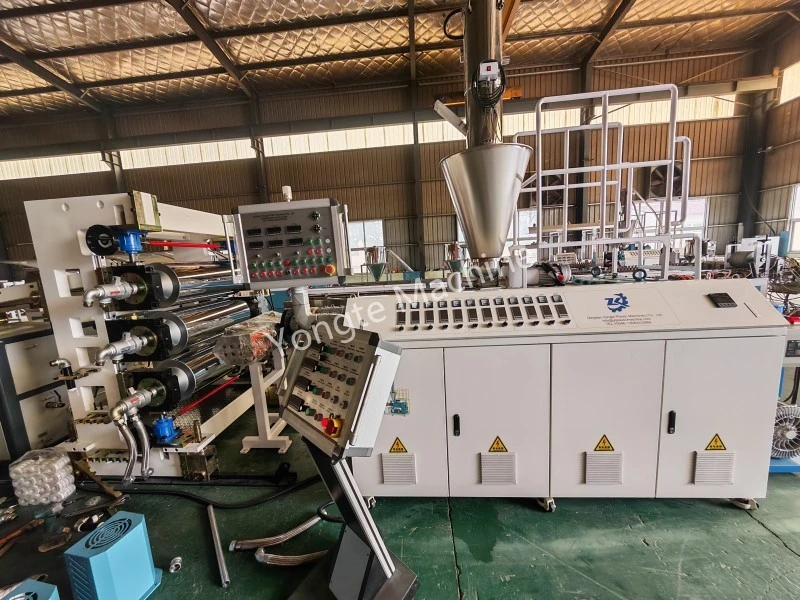

ໜ່ວຍປະມວນຜົນແບບສາມມ້ວນ: ປະກອບດ້ວຍທໍ່ເຫຼັກ seamless ທີ່ມີຄວາມແມ່ນຍໍາ quenching ແລະການປິ່ນປົວ tempering, ດ້ານ roller ບັນລຸຄວາມແຂງຂອງ HRC≥62 ແລະກະຈົກສໍາເລັດຮູບRa≤0.2μm, ຮັບປະກັນຄວາມທົນທານຕໍ່ການສວມໃສ່ເປັນພິເສດແລະຄຸນນະພາບຂອງແຜ່ນ. ມາພ້ອມກັບລະບົບການປັບຊ່ອງຫວ່າງທີ່ຂັບເຄື່ອນດ້ວຍ servo (ເວລາຕອບສະຫນອງ ≤0.1s), ມັນຊ່ວຍໃຫ້ການຄວບຄຸມລະດັບຄວາມຫນາ micron (ລະດັບການປັບ 0.4-2mm) ທີ່ມີຄວາມສາມາດໃນການເຮັດຊ້ໍາພາຍໃນ ± 0.01mm. ລະບົບຄວບຄຸມອຸນຫະພູມ roller ສາມເຂດ, ນໍາໃຊ້ນ້ໍາມັນການໂອນຄວາມຮ້ອນທີ່ໄຫຼວຽນ, ຮັກສາຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມທີ່ຊັດເຈນຂອງ ± 1 ℃ໃນທົ່ວຄວາມຍາວຂອງ roller ທັງຫມົດ (1200mm ຄວາມກວ້າງການເຮັດວຽກ), ລົບລ້າງການຜິດປົກກະຕິຄວາມຮ້ອນແລະຮັບປະກັນຄວາມເຢັນຂອງແຜ່ນເອກະພາບ. ແຕ່ລະມ້ວນແມ່ນສາມາດປັບໄດ້ຢ່າງເປັນອິດສະຫຼະສໍາລັບຄວາມໄວ (5-35 rpm) ແລະຄວາມກົດດັນ (0-150N / cm), ຮອງຮັບຮູບແບບ PVC ຕ່າງໆແລະຄວາມຫນາແຫນ້ນໃນຂະນະທີ່ຫຼຸດຜ່ອນຄວາມກົດດັນພາຍໃນໃນແຜ່ນສໍາເລັດຮູບ.

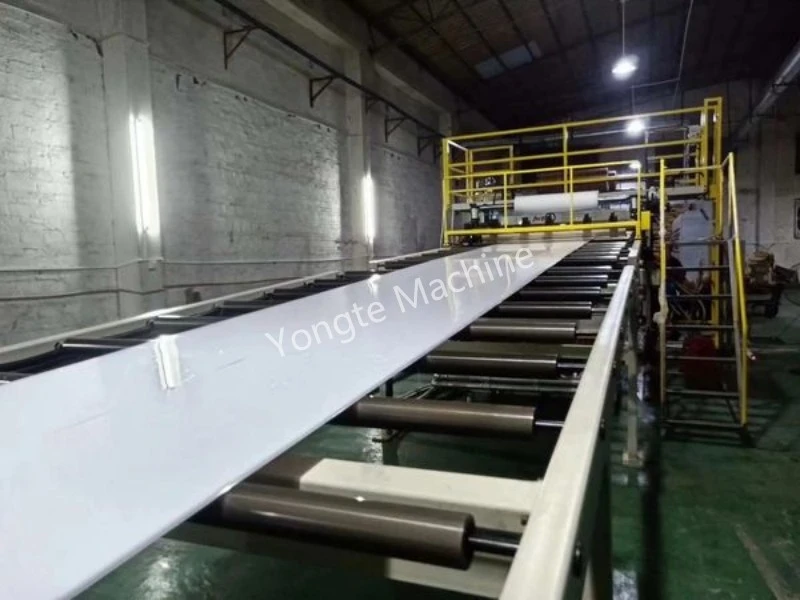

Cooling Bracket: ວົງເລັບລູກກິ້ງສະແຕນເລດ 6m ສໍາລັບຄວາມເຢັນທີ່ເປັນເອກະພາບແລະຕ້ານການ warping.

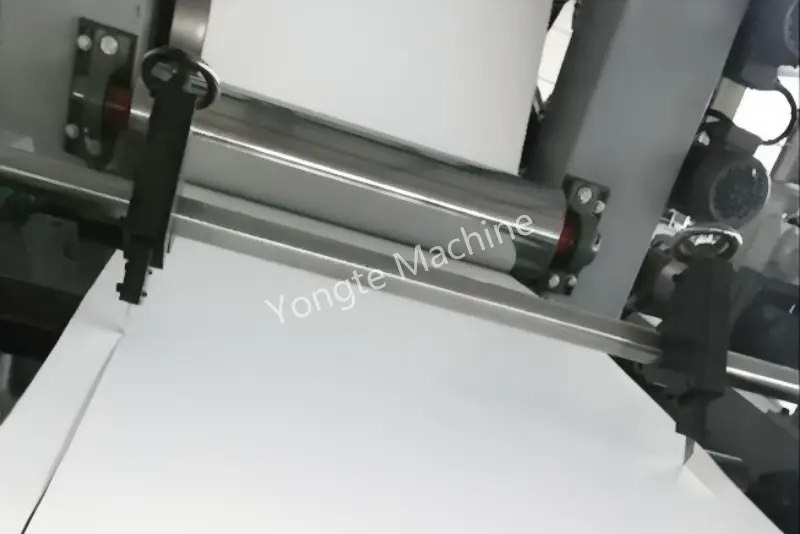

Online Automatic Edge Trimmer: ການຕັດແຂບອັດຕະໂນມັດອອນໄລນ໌, ການລີໄຊເຄີນສິ່ງເສດເຫຼືອຈາກສູນກາງເພື່ອຫຼຸດຜ່ອນການສູນເສຍ.

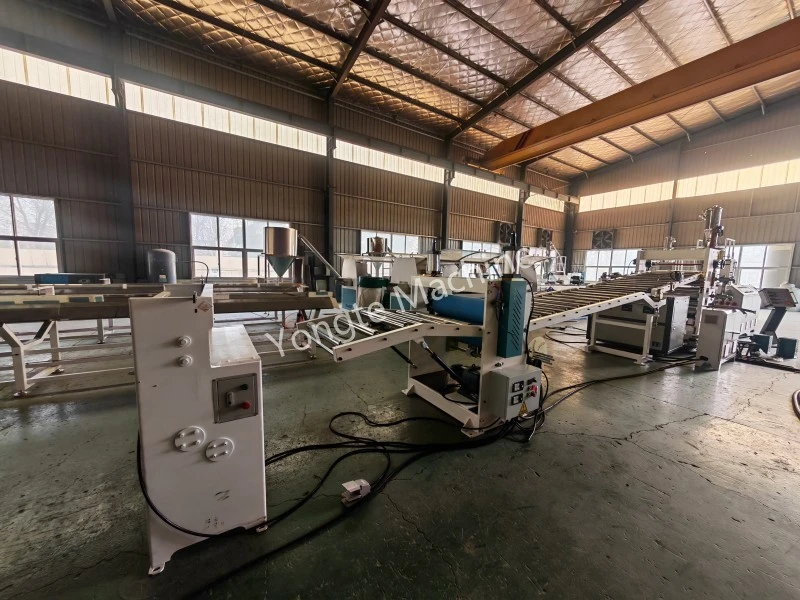

ອຸປະກອນ Haul-off: Double ຢາງ roller servo traction, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະຄວາມກົດດັນທີ່ຫມັ້ນຄົງ.

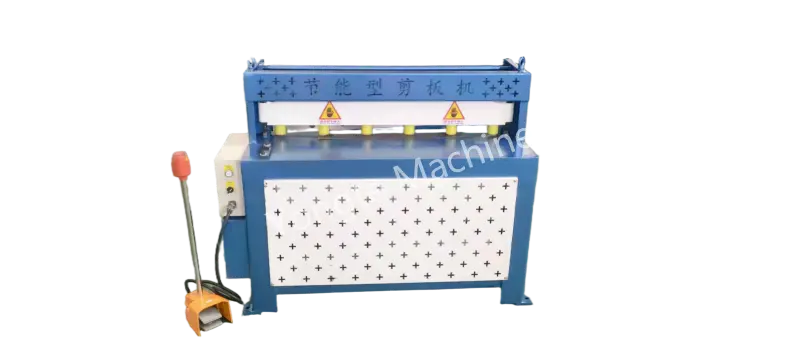

ເຄື່ອງຕັດອັດຕະໂນມັດ: ມັນສາມາດຕັດແຜ່ນບາງໆ PVC ເປັນຕ່ອນທີ່ມີຄວາມຍາວທີ່ຕ້ອງການ, ຫຼັງຈາກນັ້ນ, ແຜ່ນ PVC ຈະຖືກວາງຊ້ອນກັນ. ເຄື່ອງຕັດນີ້ປະກອບດ້ວຍມໍເຕີ servo ສໍາລັບຄວາມໄວສູງແລະການຕັດອັດຕະໂນມັດ. ແຂບຕັດໂດຍບໍ່ມີຄວາມເສຍຫາຍໃດໆ

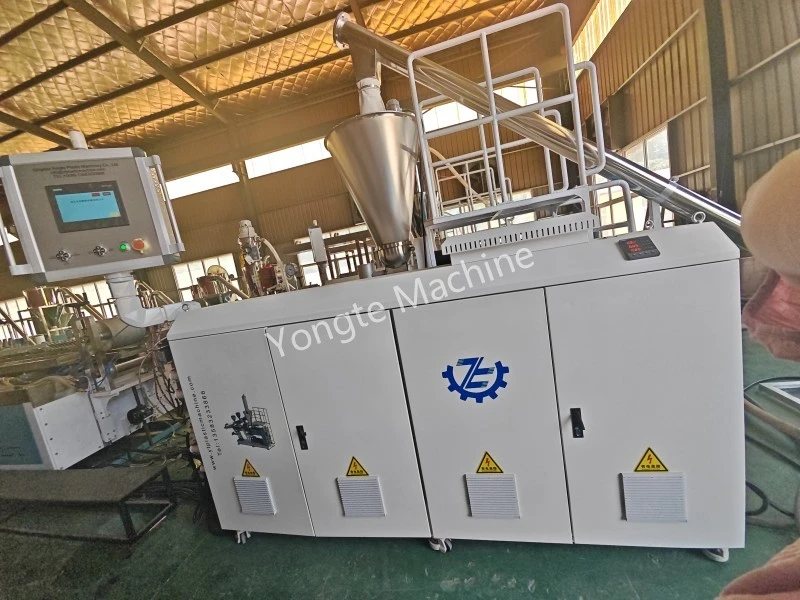

ລະບົບການຄວບຄຸມໄຟຟ້າອັດສະລິຍະ: ການຄວບຄຸມອຸນຫະພູມ Omron, ABB inverter, servo Inovance, Siemens / Schneider contactor; ທາງເລືອກ PLC + ຫນ້າຈໍສໍາຜັດ HMI ຂະຫນາດ 10 ນິ້ວສໍາລັບການກວດສອບໃນເວລາທີ່ແທ້ຈິງແລະການປັບຫນຶ່ງຄລິກຂອງຕົວກໍານົດການທັງຫມົດ.

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

1. ແຮງບິດສູງ & ພາດສະຕິກທີ່ດີເລີດ: ຖັງແຍກສ່ວນ, ການຄວບຄຸມອຸນຫະພູມທີ່ຊັດເຈນແລະການຕັ້ງຄ່າສະກູທີ່ດີທີ່ສຸດຮັບປະກັນການຜະສົມຜະສານທີ່ເປັນເອກະພາບແລະການຜະລິດພາດສະຕິກທີ່ພຽງພໍ, ເຫມາະສົມສໍາລັບການຜະລິດທີ່ຫມັ້ນຄົງຂອງສູດທີ່ແຕກຕ່າງກັນ.
2. ຄວາມຫມັ້ນຄົງ & ຄວາມໄວສູງ Output: ລະບົບຂັບທີ່ມີປະສິດທິພາບທີ່ມີຄວາມໄວເສັ້ນຂອງ 15-30 m / min (ປັບໄດ້ຕາມຄວາມຫນາ), ຜົນຜະລິດທີ່ຫມັ້ນຄົງແລະການບໍລິໂພກພະລັງງານຕ່ໍາ.
3. Ultra-Precision Thickness Control: ການຄວບຄຸມຊ່ອງຫວ່າງ servo ສາມມ້ວນ + ຄວາມເຢັນການໄຫຼວຽນຂອງ roller ພາຍໃນ, ມີຄວາມທົນທານຄວາມຫນາຂອງ 0.03mm ໃນທົ່ວ width ທັງຫມົດ 600mm, ແລະພື້ນຜິວຮາບພຽງທີ່ບໍ່ມີຂໍ້ບົກພ່ອງ.
4. ການໃຫ້ອາຫານແບບອັດສະລິຍະ ແລະໝັ້ນຄົງ: ການໃຫ້ອາຫານການວັດແທກການສູນເສຍນ້ຳໜັກ + ຄຳຕິຊົມແບບວົງປິດ, ອັດຕາສ່ວນວັດຖຸດິບທີ່ຊັດເຈນ, ຫຼຸດຜ່ອນການເໜັງຕີງຂອງອົງປະກອບ ແລະ ສິ່ງເສດເຫຼືອ.
5. ການຄວບຄຸມສູນກາງອັດສະລິຍະ: ຫນ້າຈໍສໍາຜັດ HMI ຂະຫນາດ 10 ນິ້ວໃນເວລາຈິງຕິດຕາມກວດກາຂໍ້ມູນທີ່ສໍາຄັນເຊັ່ນ: ຄວາມກົດດັນ melt, ອຸນຫະພູມ roller ແລະຄວາມຫນາຂອງແຜ່ນ, ດ້ວຍການປັບຕົວກໍານົດການຄລິກດຽວແລະການດໍາເນີນງານງ່າຍດາຍ.
6. Perfect Cooling & Forming: ປັບເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍມີດທາງອາກາດທີ່ສາມາດປັບໄດ້ + ລະບົບຄວບຄຸມຄວາມເຄັ່ງຕຶງ, ຮັບປະກັນຮູບຮ່າງເຕັມທີ່ໂດຍບໍ່ມີການຜິດປົກກະຕິຫຼື warping.
7. 24/7 ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ: ສົບການປ່ຽນແປງໄວແລະລະບົບ roller ງ່າຍຕໍ່ການສະອາດຫຼຸດຜ່ອນການ downtime ໃນລະຫວ່າງການປ່ຽນແປງວັດສະດຸຫຼືສະເພາະ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງການຜະລິດຢ່າງຕໍ່ເນື່ອງຂະຫນາດໃຫຍ່.
8. Compact & Space-Saving: ຮູບແບບກະທັດລັດ, ປະຫຍັດພື້ນທີ່, ຊ່ອງທາງການບໍາລຸງຮັກສາທີ່ສົມເຫດສົມຜົນ, ສະດວກສໍາລັບການບໍາລຸງຮັກສາປະຈໍາວັນ.
9. ການສະຫນັບສະຫນູນຫລັງການຂາຍເຕັມຮູບແບບ: ໃຫ້ບໍລິການເຕັມວົງຈອນເຊັ່ນ: ການຕິດຕັ້ງຢູ່ໃນບ່ອນ, ການຝຶກອົບຮົມຜູ້ປະຕິບັດງານແລະການສະຫນອງອາໄຫຼ່ເພື່ອຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວແລະເຊື່ອຖືໄດ້ຂອງອຸປະກອນ.

ຄໍາຮ້ອງສະຫມັກ

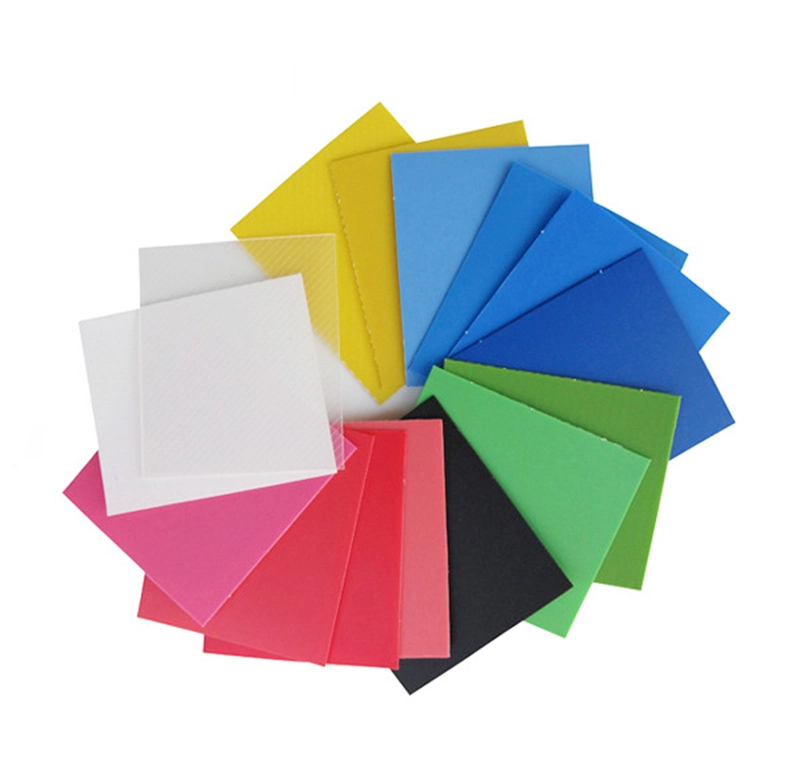

ວິສະວະກໍາໂດຍສະເພາະແລະການເພີ່ມປະສິດທິພາບສໍາລັບການຜະລິດວັດສະດຸແຜ່ນບາງ PVC ທີ່ມີຄຸນນະພາບສູງ, ຜົນໄດ້ຮັບຜະລິດຕະພັນສໍາເລັດຮູບສະແດງໃຫ້ເຫັນຄຸນສົມບັດການຍຶດເກາະທີ່ໂດດເດັ່ນແລະແຂງແຮງ, ຮັບປະກັນຄວາມຜູກພັນທີ່ເຊື່ອຖືໄດ້ໃນການນໍາໃຊ້ຕ່າງໆ. ພວກເຂົາຍັງສະແດງໃຫ້ເຫັນຄວາມທົນທານທີ່ໂດດເດັ່ນແລະການປະຕິບັດໃນໄລຍະຍາວ, ສາມາດທົນກັບຄວາມກົດດັນດ້ານສິ່ງແວດລ້ອມແລະຮັກສາຄວາມຊື່ສັດໃນໄລຍະເວລາ. ຍິ່ງໄປກວ່ານັ້ນ, ຜະລິດຕະພັນເຫຼົ່ານີ້ມີໂຄງສ້າງຮູບລັກສະນະທີ່ດີເລີດແລະຫລອມໂລຫະ, ສະຫນອງພື້ນຜິວທີ່ລຽບ, ສອດຄ່ອງ, ແລະດຶງດູດສາຍຕາ. ຄຸນລັກສະນະລວມເຫຼົ່ານີ້ເຮັດໃຫ້ພໍໃຈຢ່າງເຕັມທີ່ແລະເກີນມາດຕະຖານຄຸນນະພາບທີ່ເຂັ້ມງວດແລະຄວາມຕ້ອງການທີ່ເຂັ້ມງວດໂດຍໂຮງງານຜະລິດເຄື່ອງເຟີນີເຈີຊັ້ນສູງ, ເຮັດໃຫ້ພວກເຂົາເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບການຜະລິດເຄື່ອງເຟີນີເຈີຊັ້ນສູງ.
